エネルギー・環境問題総合教育用地理情報データ Webシステムの構築と活用

２．システム構築

２．１　システム構成

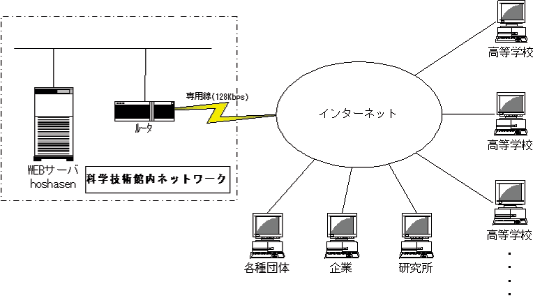

２．１．１　ＷＷＷサーバ概要図



ＵＲＬ：hoshasen.jsf.or.jp

２．１．２　ＷＷＷサーバ機器構成

CPU	Intel Pentium�V 700Mz
メインメモリ	128MB
ハードディスク	SCSI U3 9GB
OS	RedHat Linux 6.2J
WEBサーバソフトウェア	Apache
UPS	APC SMARTUPS

　

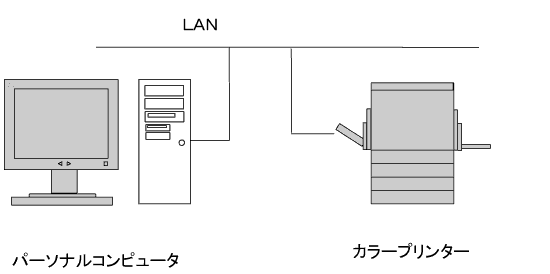

２．１．３　ＧＩＳ解析環境

（１）ハードウェア環境



・パーソナルコンピュータ

Gateway E-5400 Pentium�V (933Mhz,256Mb)

・カラープリンター

CASIO Pageprost

（２）ソフトウェア

ＯＳ：WindowsNT

標準：Maicrosoft　office2000（EXCEL）

ＧＩＳ：ArcView3.2

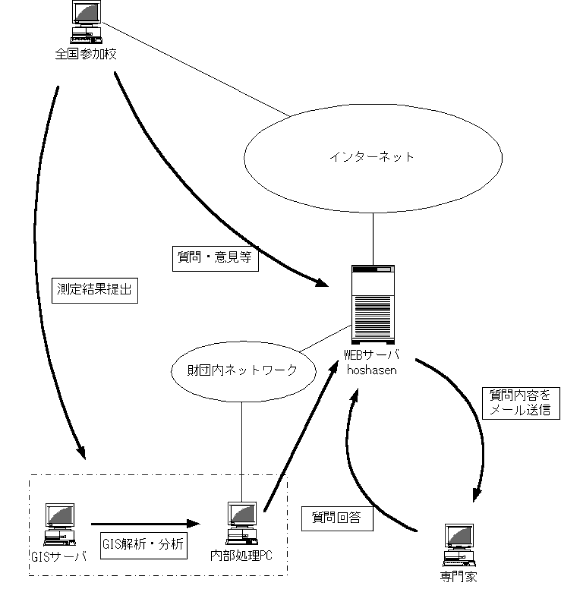

２．２　処理の流れ

２．３　システム仕様

２．３．１　ＷＷＷサーバ

（１）システムセキュリティ

• 　セキュリティ設定、アクセス権限などを、管理者・利用者のレベルにあわせて設定できる。
• 　本システムに不要なサービスを停止する。

（２）ネットワークセキュリティ

• 　外部との接続にはファイアウォールを設置する。
• 　外部からのアクセスには、アドレス及びポート単位で設定する。

（３）システム利用環境

• 　WWWブラウザから利用可能な機能について、サービスの提供内容に応じて最低2種類以上のWWWブラウザで動作確認を行い、正常に各機能の利用が可能である。

（４）サービス提供環境

以下のサービスが利用可能である。

WWWサーバ機能

• 　WWWによるサービス提供が可能であること。またこのために必要な機能を有する。
• 　最新版のapacheを導入し、必要とするモジュールを組み込む。
• 　CGIが利用可能である。

FTPサーバ機能

• 　接続は、内部からとし、REALユーザのみアクセスすることが可能である。

２．３．２　ＧＩＳ機能概要

（１）表示機能

i) 複数のレイヤを重ねて表示

ii) 表示するレイヤの追加・削除

iii) 端末から入力した縮尺で地図を表示

iv) 市町村名、地域名等をメニューにより指定し、地図画面の表示地域を変更

v) 地図の縮尺を変えずに表示範囲を移動

vi) 地図画面上で指定した位置を中心に地図を拡大縮小表示

vii) 表示しているレイヤの凡例を表示

（２）図形・属性編集機能

i) 地図画面上に折れ線、閉多角形、円及び楕円等の地図データ作成

ii) 地図画面上に任意の文字列・記号を表示

iii) 指定した図形を複写、位置変更

iv) 地図データの属性を編集

（３）空間解析機能

i) 異なるデータの結合や図形のオバーレイ等の処理が可能

（４）検索機能

i) 地図データの属性値から図形、図形から属性値を検索

（５）計測機能

i) 地図画面上で２点を指定し、２点間の距離を表示

ii) 地図画面上で複数点を指定し、指定点が形成する閉領域の面積を表示

（６）印刷・保存

i) 地図画面に表示されているイメージをプリンタ出力

ii) 地図画面に表示されているイメージを画像ファイルとして出力

iii) レイアウト機能により任意の図面構成で出力が可能

２．３．３　ＧＩＳ処理仕様

仕様データ

◆共通測定データ

全国の高等学校で計測したデータをランキングしたもの

学校	POINT	shape	PDM
都道府県白図	POLYGON	shape	パスコ市町村界データ
定点観測データ	TEXT	XLS	実験参加高校 定点観測データ

◆高等学校周辺地図

PDM(Pasco digital Maping)を利用してBMPを作成

レイヤ名	データ種別	データ形式	出典
対象高校	POINT	shape	PDM
基本注記	POINT	shape	PDM
目標物	POINT	shape	PDM
鉄道駅舎	LINE	shape	PDM
鉄道	LINE	shape	PDM
高速・有料道路	LINE	shape	PDM
幹線道路	LINE	shape	PDM
詳細道路	LINE	shape	PDM
等高線（20m間隔）	LINE	shape	PDM
市区町村境界	LINE	shape	PDM
河川・湖・沼	POLYGON	shape	PDM
国立公園	POLYGON	shape	PDM
国定公園	POLYGON	shape	PDM
緑被帯	POLYGON	shape	PDM
飛行場	POLYGON	shape	PDM
町字界	POLYGON	shape	PDM

◆地質図データ

地質調査所作成のベクトル形式地質図データベースのデータに高等学校の位置データを加えたもの

レイヤ名	データ種別	データ形式	出典
地質図	POLYGON	shape	通商産業省 工業技術院 地質調査所

２．４　ＷＷＷサーバディレクトリ構成

トップ及びメインメニュー

/home/httpd/html

/home/httpd/html/images/　　トップページ用画像データ

中間報告書

/home/httpd/html/chukan/

各参加校データ

/home/httpd/html/hightschool/

/home/httpd/html/hightschool/sch/ 　　全測定結果

/home/httpd/html/hightschool/images/　　全参加校の付近地図、測定風景写真

各種ＧＩＳ解析・分析結果

/home/httpd/html/iformation/

/home/httpd/html/iformation/images/ 　　ＧＩＳ解析画像データ

掲示板

/home/httpd/html/keijiban/

perlによるCGIプログラム

/home/httpd/cgi-bin/

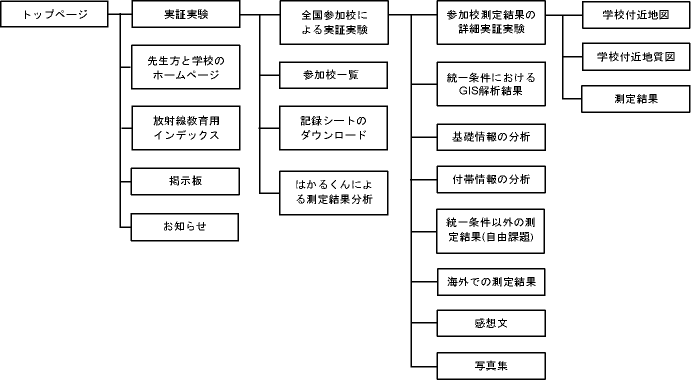

２．５　ホームページメニュー階層
